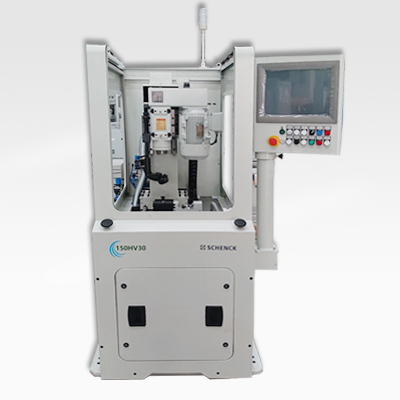

150HV立式自动钻孔平衡机

通过自动钻孔来进行不平衡校正; 带有故障诊断和状态显示功能; 通过带有气动松夹装置的精密工装夹具,在平衡机上夹持工件; 带有钻削力抵消机构; 德国申克原装进口的CAB870自动平衡机专用测量系统; 单工位; 手动或自动上下料可选;

  • 产品描述
  • 适用范围
  • 技术参数
  • PDF文档下载
  • 产品视频
通过自动钻孔来进行不平衡校正;
带有故障诊断和状态显示功能;
通过带有气动松夹装置的精密工装夹具,在平衡机上夹持工件;
带有钻削力抵消机构;
德国申克原装进口的CAB870自动平衡机专用测量系统;
单工位;
手动或自动上下料可选;
适用于盘类转子的单面不平衡测量和钻孔校正,诸如飞轮、皮带轮、制动鼓、齿轮、离合器、法兰、行星架和差速器壳等等。
技术参数一览
150HV 151HV
测量系统
CAB870 CAB870
立式钻孔不平衡量校正

卧式钻孔不平衡量校正

自动上下料可选
转子


重量,最大 2) [kg] 10-100 10-100
直径,最大 [mm] 400 300
高度,最大 [mm] 200 200
机器


长度A 4)  [mm] 1652 1652
宽度B 4)  [mm] 960 960
高度C 4)  [mm] 1820 1820
平衡转速 [min -1] 500-1200 500-1200
测量不确定性1)  [gmm] 5 5
节拍 3) [s] 约30-45 约30-45
气压 [kPa] 600 600




1) 根据DIN131995%置信区间,还取决于工件
2) 转子加工装


3) 取决于初始不平衡量、校正的几何结构、切削数据和操作者
4) 数据不具有约束性,还取决于各自配置
