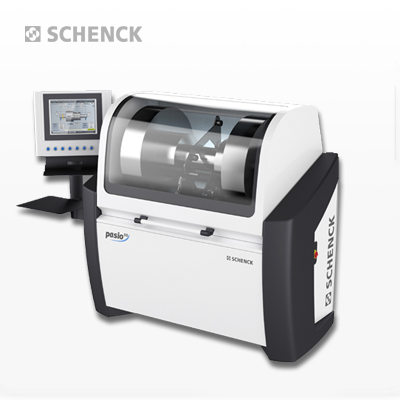

Pasio 通用平衡机

模块化结构;操作更简便;精度更高;重量范围10--300Kg;无极变速传动装置;人体工程学设计;应用更加广;C600防护装置;测量系统CAB820,选项CAB920";

  • 产品描述
  • 适用范围
  • 技术参数
  • PDF文档下载
  • 产品视频

模块化结构
操作更简便
精度更高
重量范围10--300Kg
无极变速传动装置
人体工程学设计
应用更加广泛
符合ISO 21940-23,C600防护装置
测量系统CAB820,选项CAB920"
特点:
设备不用打地基,只要螺钉固定即可
硬支承原理,无需多次标定,操作简便
测量精度高
符合人体工程学设计
无极变速传动装置
测量过程,加减速过程均可调
可直接集成钻削校正装置

适用范围
VIRIO10——VIRIO300立式平衡机系列,可用不带轴转子的单面或双面测量。譬如:压力盘、刹车盘、刹车鼓、法兰、壳体件、离合器零件、鼓风机、刀盘、叶轮、皮带轮、锯片、砂轮,飞轮、减震轮、增压器叶轮等。适用于单件生产或小批量生产场合。该机器规定为直立运行,并可用于各种地点。
新转子换型简便,只需更换夹具既可。
可提供4种不同的驱动单元:1.5kW、2.2kW、4kW,或选用可自动定位的伺服驱动。不平衡的解算,可以极坐标显示,也可均布或不均布的分量显示,或者避开某些校正区域的解算。我们还可选择铣削校正的软件。校正数据可直接发送到校正单元(CAB 920)。
通过集成的钻削系统,不平衡量可以直接在机器上减重来修正。需要去重的量值,可以解算为:钻孔的数量、角度和深度。钻削过程还能实时显示。
可选配:焊接、铆接和磨削校正单元
参数浏览
VIRIO10 VIRIO50  VIRIO100 VIRIO300
测量系统
CAB 820 CAB 820 CAB 820 CAB 820
交流变频驱动
1,5 kW 2,2 kW 2,2/4,0 kW 4,0 kW
伺服驱动扭矩
8 Nm 14 Nm 14 Nm 25 Nm
转子




最大重量 [kg] 10 50 100 300
最大直径 [mm] 610 810 810 810
最大高度 [mm] 250 450 450 450
主轴尺寸 [mm] 80H7 80H7 80H7 80H7
机器




宽度 [mm] 850 850 850 850
深度 [mm] 850 850 850 850
高度 [mm] 1200 1200 1200 1200
平衡转速 [min -1] 120 - 1200 120 - 1200 120 - 1200 120 - 550
单面精度 [gmm] 2 - 4 4 -10 10 bis 20 20 - 50
双面精度 [gmm] 18 - 25 18 - 28 20 - 40 20 - 100
电源 [V] 400 400 400 400
噪音(配C级防护罩) [LpA [dB(A)]] 60 - 70  60 - 70  60 - 70  60 - 70
主机




选项




CAB920测量系统
软件选项
o.r. o.r. o.r. o.r.
气动松夹系统
主轴气动锁紧装置
双面平衡
打印机 Bestell-Nr. R0060105.01 R0060205.01

防护装置符合ISO 21940-23


质量校正系统
o.r. o.r.

1) 数据未绑定,取决于具体设备情况



2) 其它参数根据需求



3) Power supply: 3 / PE AC 50Hz 400 V +6 / -10%
电源:3 / PE AC 50Hz 400 V +6 / -10%




4) 测量不确定度



或者根据需求
