RS卧式软支承整体平衡机

软支承的平衡原理，测量精度更高既可以做单件平衡，也可无需拆解对整体组件直接平衡转子换型方便，操作简单模块化结构满足各种不同的应用 CAB708测量系统带有图形显示的彩色液晶TFT显示器（CAB920可选项）针对B级和C级防护要求提供不同的防护装置

产品描述
适用范围
技术参数
PDF文档下载
产品视频

软支承的平衡原理，测量精度更高
既可以做单件平衡，也可无需拆解对整体组件直接平衡
转子换型方便，操作简单
模块化结构满足各种不同的应用
CAB708测量系统带有图形显示的彩色液晶TFT显示器（CAB920可选项）
针对B级和C级防护要求提供不同的防护装置

即便所有单件转子都平衡得很好，由于加工误差，如偏心、配合公差或同心度误差，整体装配之后还会产生新的不平衡。

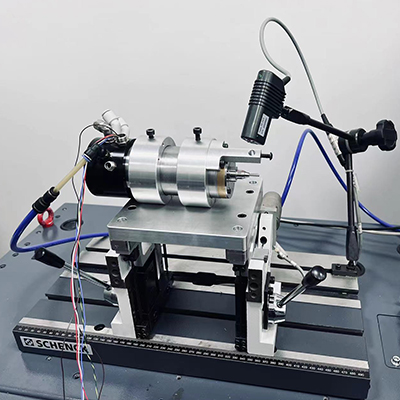

适用整体组件的不平衡测量，譬如汽车或家电行业的电机&风扇、电主轴、高速电机、纺机零部件、高速电机、陀螺仪或硬盘驱动器等，都必须在完全组装后进行平衡。

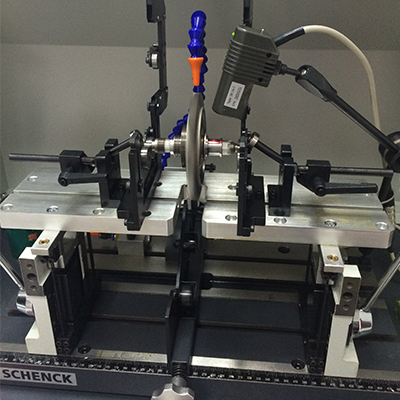

两个支承摆架通过板或框架连接起来，通过专用工装来夹持整体组件，或用滚轮支承平衡单件
组件平衡驱动可以采用工件自带的自驱动方式，也可以采用压缩空气或皮带驱动

转子参数/机器规格	单位/unit	RS0	RS1	RS2
滚轮上方最大转子重量	kg	3 (4)	10 (20)	60 (90)
机器床身长度	mm	500	500	750
两摆架支承间距	mm	21-400	15-400	67-640
摆架上端面距床身高度	mm	160	160	200
永久定标转速限制值	10⁶kg/min2
最小可达剩余不平衡量(每面每公斤)	gmm	0.1
不平衡量减少率	%	95
