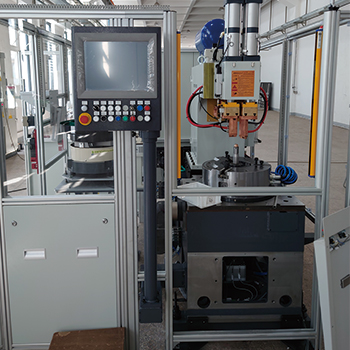

350SHV立式自动焊接平衡机

通过自动焊接来进行不平衡校正; 带有故障诊断和状态显示功能; 通过带有气动松夹装置的精密工装夹具,在平衡机上夹持工件; 带有焊接力抵消机构; 德国申克原装进口的CAB870自动平衡机专用测量系统; 焊接角度可选; 手动或自动加焊片可选; 手动或自动上下料可选; 多工位可选;

  • 产品描述
  • 适用范围
  • 技术参数
  • PDF文档下载
  • 产品视频

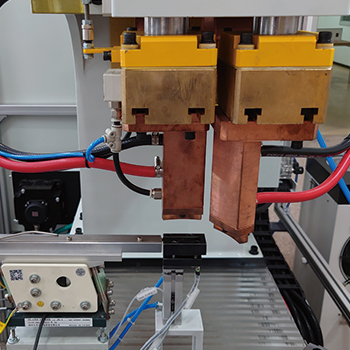

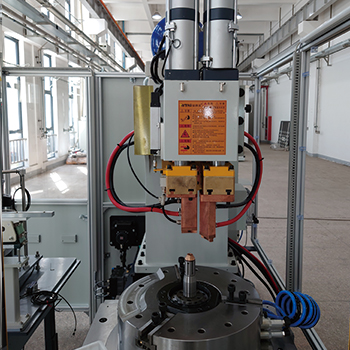

通过自动焊接来进行不平衡校正;
带有故障诊断和状态显示功能;

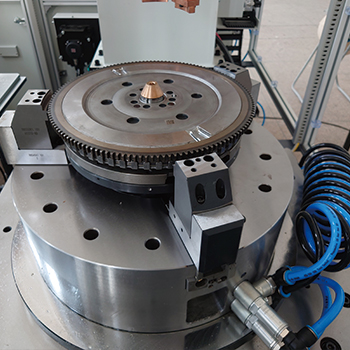

通过带有气动松夹装置的精密工装夹具,在平衡机上夹持工件;
带有焊接力抵消机构;
德国申克原装进口的CAB870自动平衡机专用测量系统;
焊接角度可选;
手动或自动加焊片可选;
手动或自动上下料可选;
多工位可选;
适用于盘类转子的单面不平衡测量和焊接校正,诸如双质量飞轮、离合器和液力变矩器等等。
技术参数一览
350SHV 351SHV 352SHV
测量系统
CAB870 CAB870 CAB870
立式焊接不平衡量校正


卧式焊接不平衡量校正


倾斜焊接不平衡量校正


自动打标可选
自动加焊片可选
自动上下料可选
多工位可选
转子



重量,最大 2) [kg] 30-100 30-100 30-100
直径,最大 [mm] 500 500 500
高度,最大 [mm] 200 200 200
机器



长度A 4)  [mm] 3700 3700 3700
宽度 B 4)  [mm] 1550 1550 1550
高度 C 4)  [mm] 2200 2200 2200
平衡转速 [min -1] 500-800 500-800 500-800
测量不确定性,最大1)  [gmm] 5-30 5-30 5-30
节拍 3) [s] 约30-60 约30-60 约30-60
气压 [kPa] 600 600 600





1) 根据DIN131995%置信区间,还取决于工件


2) 转子加工装



3) 取决于初始不平衡量、校正的几何结构、切削数据和操作者

4) 数据不具有约束性,还取决于各自配置
