Virio立式硬支承平衡机

模块化结构 操作更简便 精度更高 重量范围10--300Kg 无极变速传动装置 人体工程学设计 应用更加广泛 符合ISO 21940-23,C600防护装置 测量系统CAB820,选项CAB920

  • 产品描述
  • 适用范围
  • 技术参数
  • PDF文档下载
  • 产品视频
模块化结构
操作更简便
精度更高
重量范围10--300Kg
无极变速传动装置
人体工程学设计
应用更加广泛
符合ISO 21940-23,C600防护装置
测量系统CAB820,选项CAB920

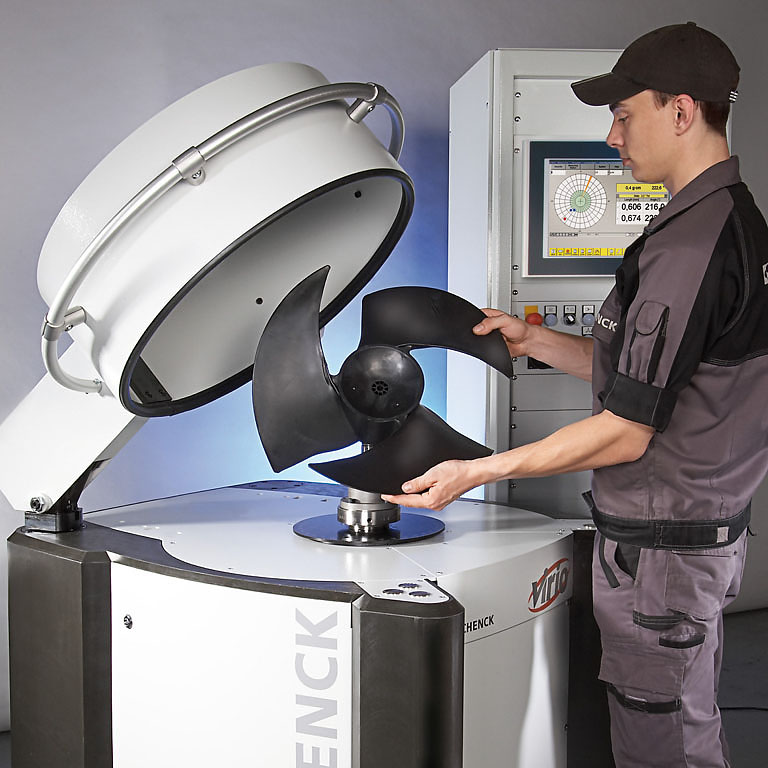

VIRIO10——VIRIO300立式平衡机系列,可用不带轴转子的单面或双面测量。譬如:压力盘、刹车盘、刹车鼓、法兰、壳体件、离合器零件、鼓风机、刀盘、叶轮、皮带轮、锯片、砂轮,飞轮、减震轮、增压器叶轮等。适用于单件生产或小批量生产场合。该机器规定为直立运行,并可用于各种地点。
新转子换型简便,只需更换夹具既可。
可提供4种不同的驱动单元:1.5kW、2.2kW、4kW,或选用可自动定位的伺服驱动。不平衡的解算,可以极坐标显示,也可均布或不均布的分量显示,或者避开某些校正区域的解算。我们还可选择铣削校正的软件。校正数据可直接发送到校正单元(CAB 920)。

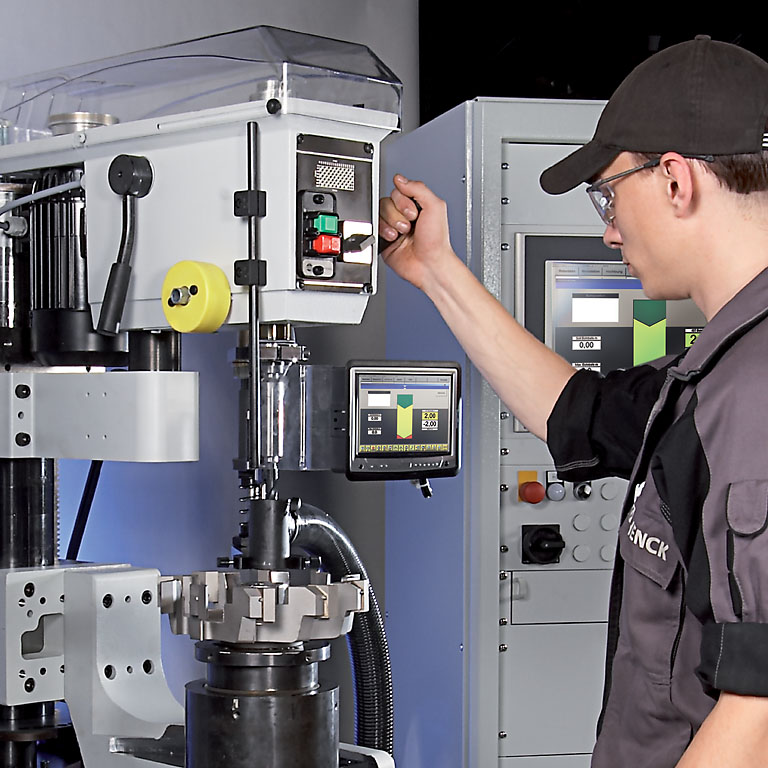

通过集成的钻削系统,不平衡量可以直接在机器上减重来修正。需要去重的量值,可以解算为:钻孔的数量、角度和深度。钻削过程还能实时显示。
可选配:焊接、铆接和磨削校正单元
Data at a glance
参数浏览

VIRIO10 VIRIO50  VIRIO100 VIRIO300
Measuring unit
测量系统

CAB 820 CAB 820 CAB 820 CAB 820
Frequency squirrel drive
交流变频驱动

1,5 kW 2,2 kW 2,2/4,0 kW 4,0 kW
Servo drive
伺服驱动扭矩

8 Nm 14 Nm 14 Nm 25 Nm
Rotor
转子





Weight, max.
最大重量
[kg] 10 50 100 300
Diameter, max. 2)
最大直径
[mm] 610 810 810 810
Height, max. 2)
最大高度
[mm] 250 450 450 450
Spindle dimension
主轴尺寸
[mm] 80H7 80H7 80H7 80H7
Maschine
机器





Width A 1)
宽度
[mm] 850 850 850 850
Depth B 1)
深度
[mm] 850 850 850 850
Height C 1)
高度
[mm] 1200 1200 1200 1200
Balancing speeds
平衡转速
[min -1] 120 - 1200 120 - 1200 120 - 1200 120 - 550
Accuracy, 2 planes 1 plane 4)
单面精度
[gmm] 2 - 4 4 -10 10 bis 20 20 - 50
Accuracy, 2 planes 4)
双面精度
[gmm] 18 - 25 18 - 28 20 - 40 20 - 100
Power supply
电源
[V] 400 400 400 400
Sound Pressure Level (with class C protection)
噪音(配C级防护罩)
[LpA [dB(A)]] 60 - 70  60 - 70  60 - 70  60 - 70






Basic machine
主机





Options 选项




Measuring instrument CAB 920
CAB920测量系统

Software options
软件选项

o.r. o.r. o.r. o.r.
Pneumatic unclamping system
气动松夹系统

Pneumatic spindle lock device
主轴气动锁紧装置

Balancing in two planes
双面平衡

Report printer
打印机
Bestell-Nr. R0060105.01 R0060205.01

Protective device to ISO 21940-23
防护装置符合ISO 21940-23



Mass correction system
质量校正系统

o.r. o.r.







1) Data non-binding, dependent on the respective equipment
数据未绑定,取决于具体设备情况




2) Other data on request
其它参数根据需求




3) Power supply: 3 / PE AC 50Hz 400 V +6 / -10%
电源:3 / PE AC 50Hz 400 V +6 / -10%




4) Measuring uncertainty
测量不确定度




o.r. on request
或者根据需求
