操作简便安全
模块化设计，应用广泛
对操作人员，机器和周边环境都有很好的防护
采用微处理测量技术，测量精度高
采用微处理测量技术，测量精度高
卧式硬支承专用平衡机，半自动操作

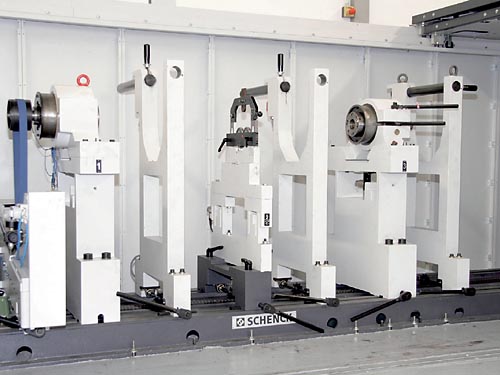

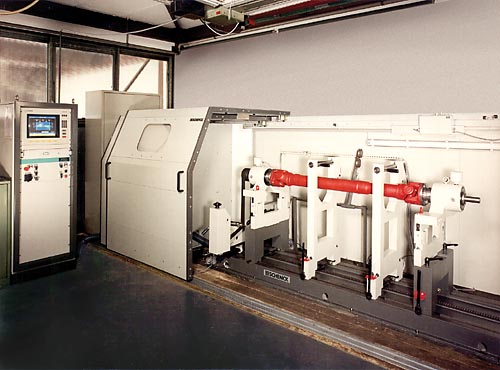

设备主要包括：床身，带支承主轴和振动传感器的摆架，带电机的皮带驱动，集成驱动控制和测量系统的电控柜，安全架和符合ISO7475的C级防护罩
|
技术参数浏览 |
HGW 20 B | HGW 30 B | HGW 40 B | |
|
测量系统 |
CAB 820 | |||
|
用于传动轴的主轴支承 |
• | • | • | |
|
安全装置 |
• | • | • | |
|
防护罩 |
• | • | • | |
|
皮带驱动 |
• | • | • | |
|
转子 |
||||
|
最大重量 |
[kg] | 180 | 450 | 1000 |
|
直径 |
[mm] | 1600 | 1600 | 1600 |
|
长度 |
[mm] | 2200 | 2200 | 2200 |
|
机器 |
||||
|
宽度 |
[mm] | 5500 | 5500 | 5500 |
|
深度 |
[mm] | 2400 | 2400 | 2400 |
|
高度 |
[mm] | 2300 | 2300 | 2300 |
|
平衡转速范围 |
[min -1] | 100 - 5000 | 100 - 5000 | 100 - 5000 |
|
灵敏度 |
[gmm/kg] |
0.5 (not better than 25
gmm) 0.5 (但不优于25 gmm) |
0.5 (not better than 25
gmm) 0.5 (但不优于25 gmm) |
0.5 (not better than 25
gmm) 0.5 (但不优于25 gmm) |
|
气压 |
[kPa] | 600 | 600 | 600 |
|
驱动功率 |
[kW] | 4 | 4 | 7.5 |
|
噪音（配C级防护罩） |
[LpA [dB(A)]] | 60 - 70 | 60 - 70 | 60 - 70 |
|
订单号 主机 |
Order No. | R0150100.01 | R0150200.01 | R0150400.01 |
|
选项 |
||||
|
订单号 CAB920 测量单元 |
Order No. | R0150101.01 | R0150101.01 | R0150101.01 |
|
打印机 |
Order No. | R0150102.01 | R0150102.01 | R0150102.01 |
|
软件选项 |
Order No. | R0150103.01 | R0150103.01 | R0150103.0 |
|
中间第三摆架，用于2节传动轴 |
Order No. | R0150104.01 | R0150204.01 | R0150404.01 |
|
滚轮支承架，用于自身带轴径的转子支承 |
Order No. | R0150105.01 | R0150205.01 | R0150405.01 |
|
钻削校正 |
Order No. | R0150106.01 | R0150206.01 | R0150406.01 |
|
焊接校正 |
Order No. | R0150107.01 | R0150207.01 | R0150407.01 |
|
主轴过渡连接盘 |
Order No. | o.r. | o.r. | o.r. |
| 其它参数根据要求 | ||||
| 最小可达剩余不平衡量 | ||||
| 数据未绑定，取决于具体设备情况 |
