RS卧式软支承整体平衡机

软支承的平衡原理,测量精度更高 既可以做单件平衡,也可无需拆解对整体组件直接平衡 转子换型方便,操作简单 模块化结构满足各种不同的应用 CAB708测量系统带有图形显示的彩色液晶TFT显示器(CAB920可选项) 针对B级和C级防护要求提供不同的防护装置

  • 产品描述
  • 适用范围
  • 技术参数
  • PDF文档下载
  • 产品视频
软支承的平衡原理,测量精度更高
既可以做单件平衡,也可无需拆解对整体组件直接平衡
转子换型方便,操作简单
模块化结构满足各种不同的应用
CAB708测量系统带有图形显示的彩色液晶TFT显示器(CAB920可选项)
针对B级和C级防护要求提供不同的防护装置
即便所有单件转子都平衡得很好,由于加工误差,如偏心、配合公差或同心度误差,整体装配之后还会产生新的不平衡。
适用整体组件的不平衡测量,譬如汽车或家电行业的电机&风扇、电主轴、高速电机、纺机零部件、高速电机、陀螺仪或硬盘驱动器等,都必须在完全组装后进行平衡。

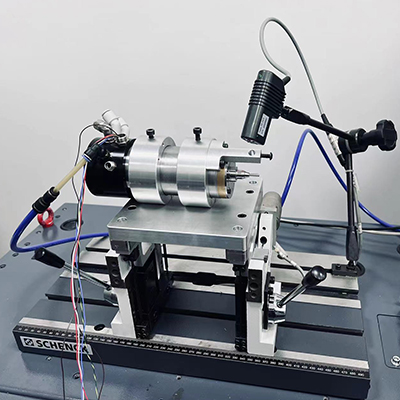

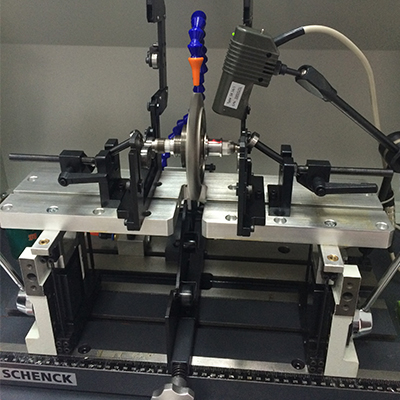

两个支承摆架通过板或框架连接起来,通过专用工装来夹持整体组件,或用滚轮支承平衡单件
组件平衡驱动可以采用工件自带的自驱动方式,也可以采用压缩空气或皮带驱动
转子参数/机器规格       单位/unit RS0 RS1 RS2
滚轮上方最大转子重量 kg 3 (4) 10 (20) 60 (90)
机器床身长度
mm 500 500 750
两摆架支承间距
mm 21-400 15-400 67-640
摆架上端面距床身高度
mm 160 160 200
永久定标转速限制值
106kg/min2
最小可达剩余不平衡量(每面每公斤)
gmm 0.1
不平衡量减少率 % 95
